| 产品展示>>接触器用真空灭弧室 |

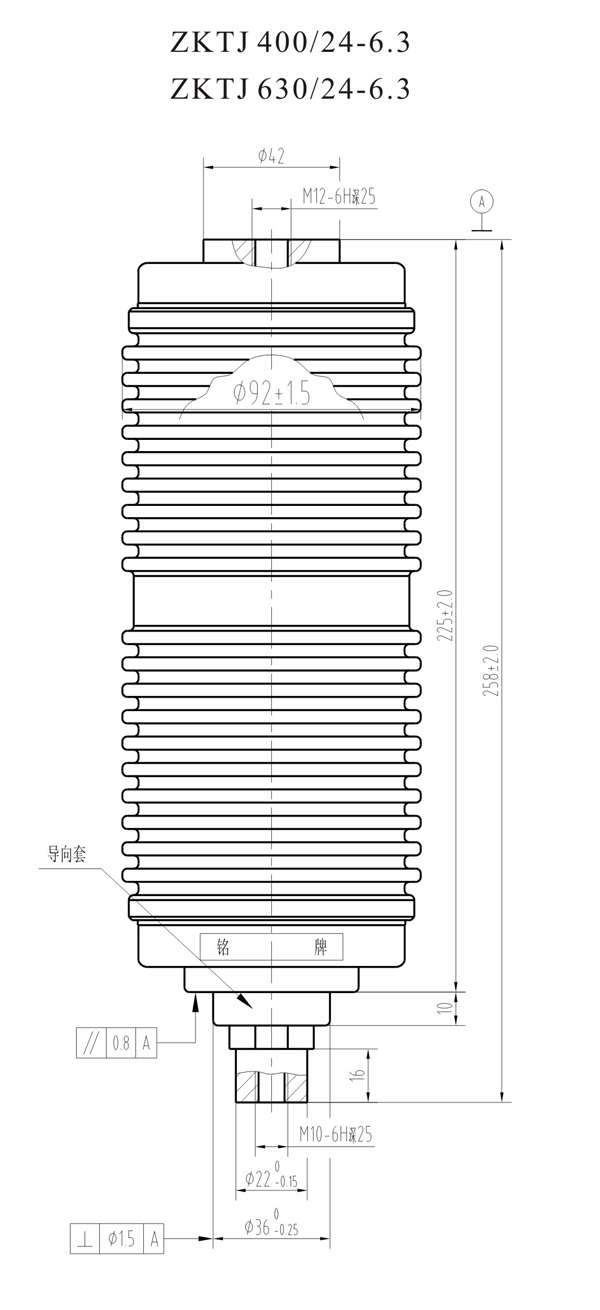

| ZKTJ630/24-6.3 TJ4340 |
|
主要技术参数 |
|
|
| 额定电压 |
kv |
24 |
| 额定电流 |
A |
400/630 |
| 额定频率 |
Hz |
50 |
| 额定短时工频耐受电压（1min） |
kv |
65 |
| 额定雷电冲击耐受电压 |
kv |
125 |
| 额定关合电流 |
kA |
6.3 |
| 最大额定开断电流 |
kA |
5.0 |
| 最小额定开断电流 |
A |
125 |
| 极限开断电流 |
kA |
6.3 |
| 额定短时耐受电流 |
kA |
6.3 |
| 额定短路持续时间 |
s |
4 |
| 机械寿命 |
times |
30×10000 |
| 电寿命AC-3 |
times |
30×10000 |
| 电寿命AC-4 |
times |
30×10000 |
| 触头开距 |
mm |
12±1 |
| 触头自闭力 |
N |
120±50 |
| 额定开距下触头反力 |
N |
190±60 |
| 触头自然闭合时回路电阻 |
μΩ |
≤45 |
| 贮存期 |
years |
20 |
| 触头允许磨损厚度 |
mm |
3 |
| 运动部分质量 |
kg |
≤1.5 |
|
|
|
| 配用的真空开关的机械参数 |
|
|
| 额定触头压力 |
N |
500±50 |
| 平均分闸速度 |
m/s |
1.0±0.2 |
| 平均合闸速度 |
m/s |
0.6±0.2 |
| 触头合闸弹跳时间 |
ms |
≤2 |
| 触头分闸反弹幅值 |
mm |
≤2 |
| 三项同期性 |
ms |
≤1 | |
|
|
