产品展示>>真空灭弧室 |

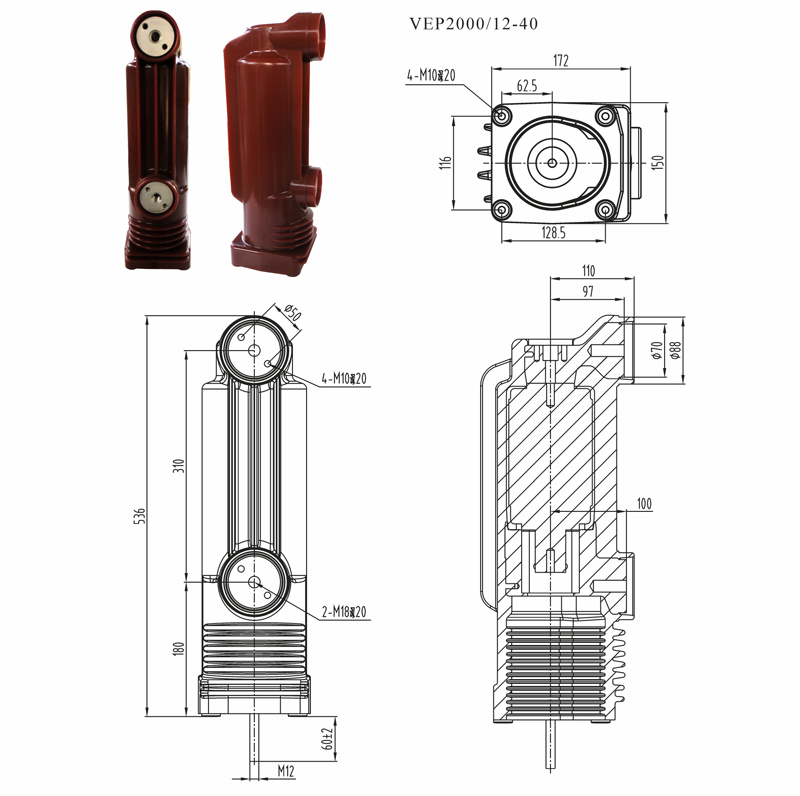

VEP2000/12-40 VEP348A |
技术参数 |
|
|
额定电压 |
kv |
12 |
额定电流 |
A |
2000/2500 |
额定频率 |
Hz |
50 |
额定短路开断电流 |
kA |
40 |
额定短路开断电流开断次数 |
times |
30 |
额定短路关合电流 |
kA |
100 |
额定短时耐受电流(4s) |
kA |
40 |
额定单个电容器组开断电流 |
A |
630 |
额定背对背电容器组开端电流 |
A |
400 |
额定(1min)工频耐受电压 |
kv |
48 |
额定雷电冲击耐受电压(峰值) |
kv |
85 |
额定工作压力下限时回路电阻 |
μΩ |
≤18 |
机械寿命 |
times |
30000 |
触头自闭力 |
N |
210±50 |
额定开距下触头反力 |
N |
250±50 |
出头允许磨损厚度 |
mm |
3 |
贮存期 |
years |
20 |
局部放电量 |
pc |
≤5 |
额定操作顺序 |
|
0-0.3-CO-180s -CO |
|
|
|
|
|
|
配用的真空开关应满足的机械参数 |
|
|
触头开距 |
mm |
9±1 |
触头接触行程 |
m/s |
4±1 |
平均分闸速度 |
m/s |
1.1±0.2 |
平均合闸速度 |
m/s |
0.6±0.2 |
额定触头压力 |
N |
4200±300 |
触头合闸弹跳时间 |
mm |
≤2 |
触头分闸不同期 |
ms |
≤1 |
触头分闸反弹幅值 |
mm |
≤2 |
|
|
|
备注:所有真空管的尺寸均可根据客户的要求进行设计和更改 |
| |
|
|
