| 产品展示>>真空灭弧室 |

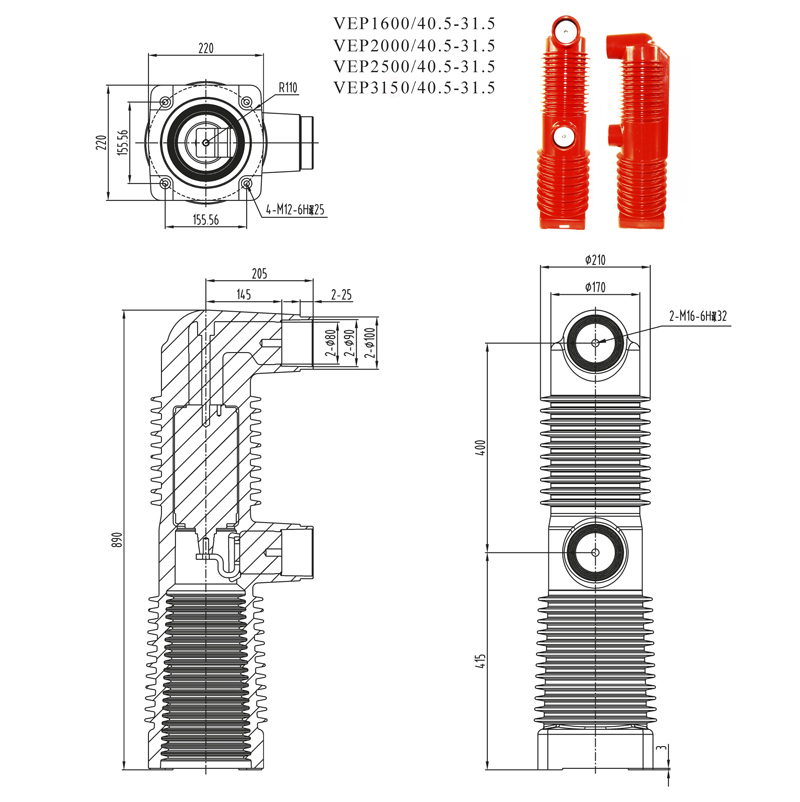

| VEP3150/40.5-31.5 VEP546A |
| 技术参数 |
|
|
| 额定电压 |
kv |
40.5 |
| 额定电流 |
A |
1600/2000/2500/3150 |
| 额定频率 |
Hz |
50 |
| 额定短路开断电流 |
kA |
31.5 |
| 额定短路开断电流开断次数 |
times |
30 |
| 额定短路关合电流 |
kA |
80 |
| 额定短时耐受电流（4s） |
kA |
31.5 |
| 额定单个电容器组开断电流 |
A |
630 |
| 额定背对背电容器组开端电流 |
A |
400 |
| 额定（1min）工频耐受电压 |
kv |
95 |
| 额定雷电冲击耐受电压（峰值） |
kv |
185 |
| 额定工作压力下限时回路电阻 |
μΩ |
≤20 |
| 机械寿命 |
times |
30000 |
| 触头自闭力 |
N |
250±50 |
| 额定开距下触头反力 |
N |
330±50 |
| 出头允许磨损厚度 |
mm |
3 |
| 贮存期 |
years |
20 |
| 局部放电量 |
pc |
≤5 |
| 额定操作顺序 |
|
0-0.3-CO-180s -CO |
| |
|
|
| |
|
|
| 配用的真空开关应满足的机械参数 |
|
|
| 触头开距 |
mm |
18±1 |
| 触头接触行程 |
m/s |
4±1 |
| 平均分闸速度 |
m/s |
1.6±0.2 |
| 平均合闸速度 |
m/s |
0.8±0.2 |
| 额定触头压力 |
N |
3150±200 |
| 触头合闸弹跳时间 |
mm |
≤2 |
| 触头分闸不同期 |
ms |
≤1 |
| 触头分闸反弹幅值 |
mm |
≤2 |
|
|
|
| 备注：所有真空管的尺寸均可根据客户的要求进行设计和更改 |
| |
|
|
