| 产品展示>>户内断路器用真空灭弧室 |

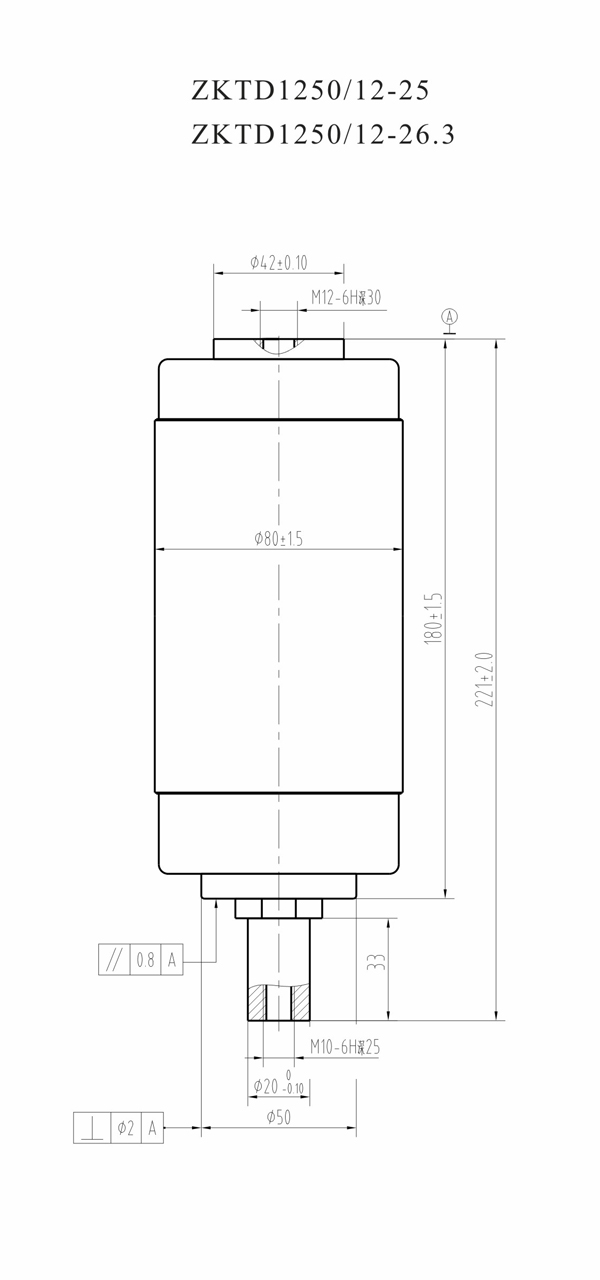

| ZKTD1250/12-26.3 TD3142YD |
| 主要技术参数 |
|
|
| 额定电压 |
kv |
12 |
| 额定电流 |
A |
1250 |
| 额定频率 |
Hz |
50 |
| 额定短时工频耐受电压（1min） |
kv |
42 |
| 额定雷电冲击耐受电压 |
kv |
75 |
| 额定短路开断电流 |
kA |
26.3 |
| 额定短路关合电流（峰值） |
kA |
67 |
| 额定短路电流开断次数 |
times |
30 |
| 额定单个电容器组开断电流 |
A |
400 |
| 额定短时耐受电流 |
kA |
26.3 |
| 额定峰值耐受电流 |
kA |
67 |
| 额定短路持续时间 |
s |
4 |
| 机械寿命 |
times |
10000 |
| 触头自闭力 |
N |
120±50 |
| 额定开距下触头反力 |
N |
190±60 |
| 额定工作压力下限时回路电阻 |
μΩ |
≤20 |
| 贮存期 |
years |
20 |
| 触头允许磨损厚度 |
mm |
3 |
| 运动部分质量 |
kg |
≤1.2 |
|
|
|
| 配用的真空开关的机械参数 |
|
|
| 触头开距 |
mm |
9±1 |
| 平均分闸速度 |
m/s |
1.0±0.25 |
| 平均合闸速度 |
m/s |
0.7±0.15 |
| 额定触头压力 |
N |
2500±200 |
| 触头合闸弹跳时间 |
ms |
≤2 |
| 触头分闸反弹幅值 |
mm |
≤2 |
| 三项同期性 |
ms |
≤1 |
|
|
|
| 备注：所有真空管的尺寸均可根据客户的要求进行设计和更改 | |
|
|
