产品展示>>户内断路器用真空灭弧室 |

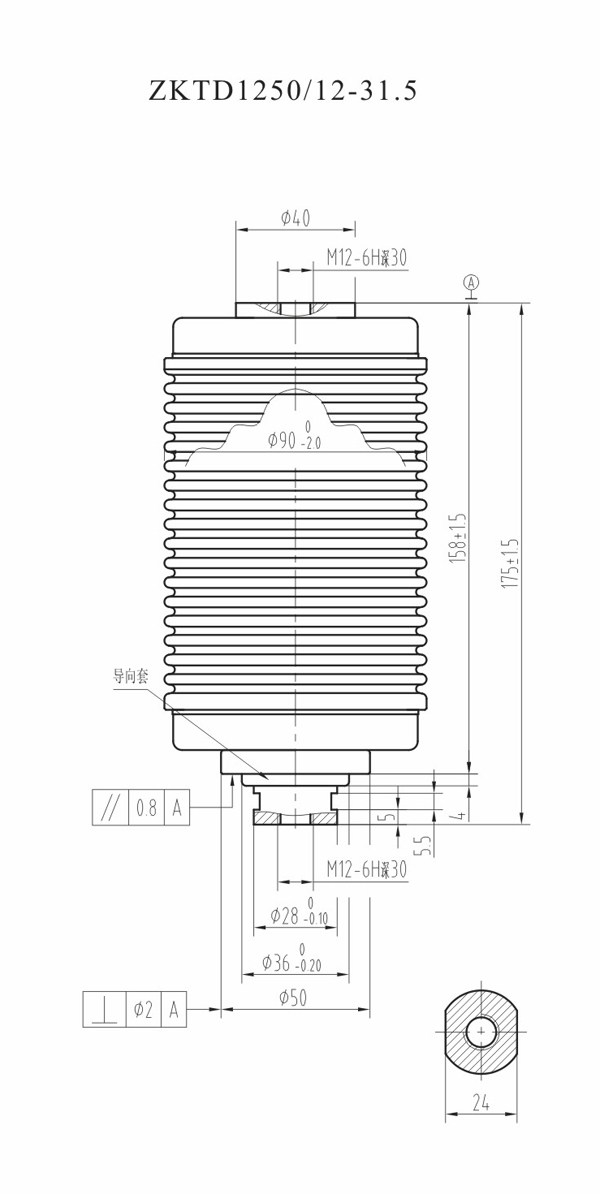

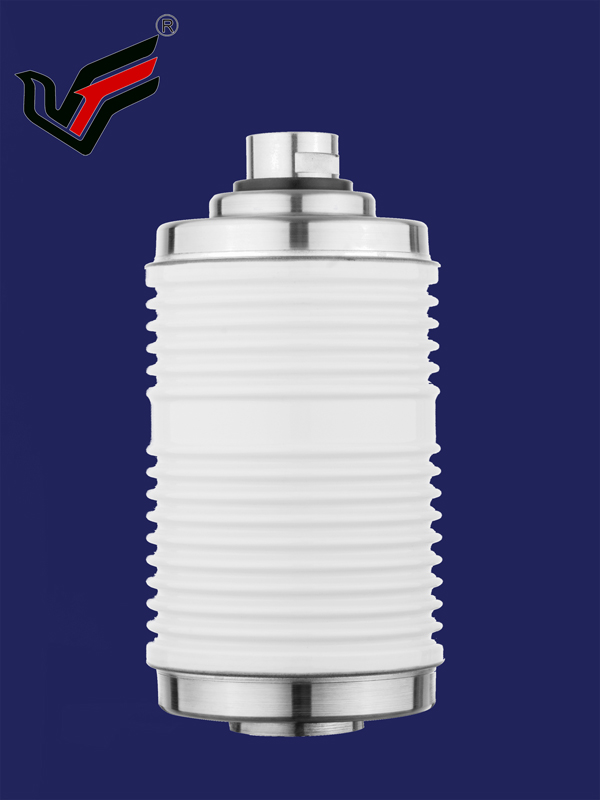

ZKTD1250/12-31.5 TD3242B |
![](/webeditor/uploadfile/20170924083245715.jpg)
![](/webeditor/uploadfile/20170924083311701.jpg)
主要技术参数 |
|
|
额定电压 |
kv |
12 |
额定电流 |
A |
1250 |
额定频率 |
Hz |
50 |
额定短时工频耐受电压(1min) |
kv |
42 |
额定雷电冲击耐受电压 |
kv |
75 |
额定短路开断电流 |
kA |
31.5 |
额定短路关合电流(峰值) |
kA |
80 |
额定短路电流开断次数 |
times |
30 |
额定单个电容器组开断电流 |
A |
630 |
额定短时耐受电流 |
kA |
31.5 |
额定峰值耐受电流 |
kA |
80 |
额定短路持续时间 |
s |
4 |
机械寿命 |
times |
20000 |
触头自闭力 |
N |
120±50 |
额定开距下触头反力 |
N |
190±60 |
额定工作压力下限时回路电阻 |
μΩ |
≤20 |
贮存期 |
years |
20 |
触头允许磨损厚度 |
mm |
3 |
运动部分质量 |
kg |
≤1.5 |
|
|
|
配用的真空开关的机械参数 |
|
|
触头开距 |
mm |
9±1 |
平均分闸速度 |
m/s |
1.0±0.25 |
平均合闸速度 |
m/s |
0.65±0.15 |
额定触头压力 |
N |
3150±100 |
触头合闸弹跳时间 |
ms |
≤2 |
触头分闸反弹幅值 |
mm |
≤2 |
三项同期性 |
ms |
≤1 |
|
|
|
备注:所有真空管的尺寸均可根据客户的要求进行设计和更改 | |
|
|
