| 产品展示>>负荷开关用真空灭弧室 |

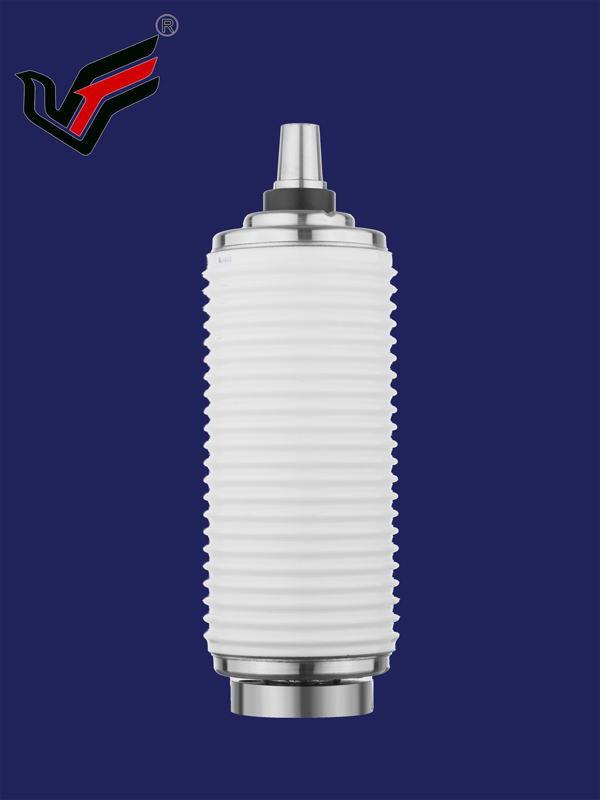

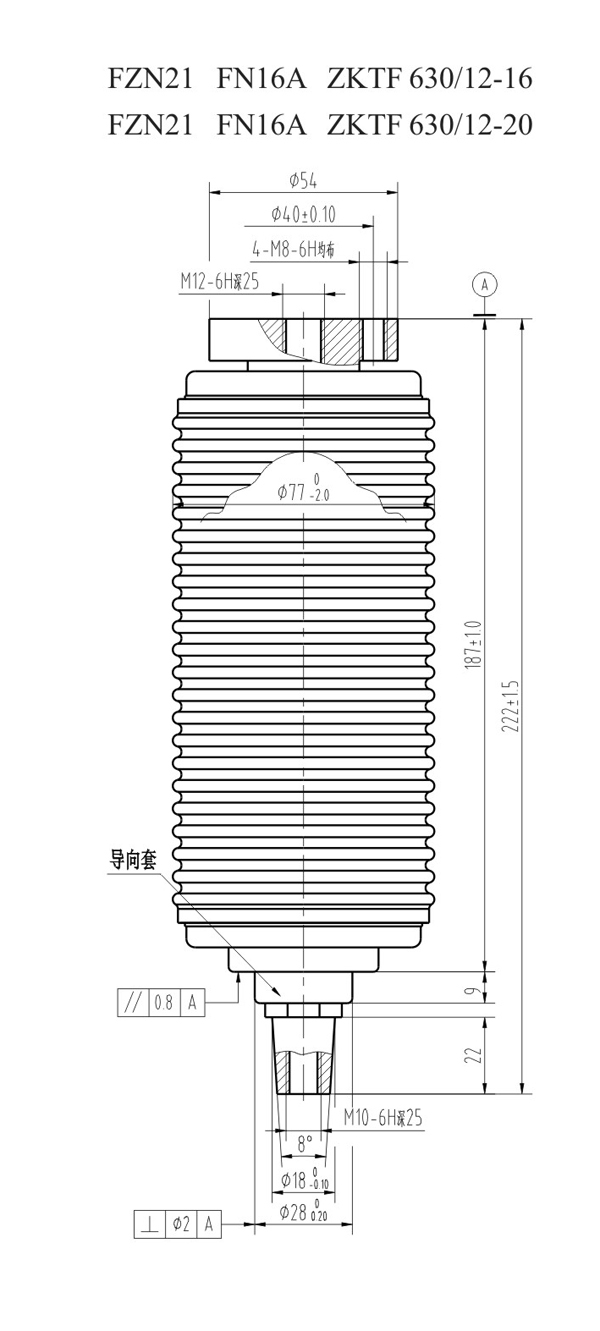

| ZKTF630/12-20 TF31402C |
| 主要技术参数 |
|
|
| 额定电压 |
kv |
12 |
| 额定电流 |
A |
630 |
| 额定频率 |
Hz |
50 |
| 额定短时工频耐受电压（1min） |
kv |
42 |
| 额定雷电冲击耐受电压 |
kv |
75 |
| 额定短时耐受电流 |
kA |
16/20 |
| 额定峰值耐受电流 |
kA |
40/50 |
| 额定短路关合电流 |
kA |
40/50 |
| 额定环闭开断电流 |
A |
630 |
| 额定有功负载开断电流 |
A |
630 |
| 额定电缆充电开断电流 |
A |
10 |
| 额定单个电容器组开断电流 |
A |
400 |
| 额定短路持续时间 |
s |
4 |
| 机械寿命 |
times |
30000 |
| 触头自闭力 |
N |
70±40 |
| 额定开距下触头反力 |
N |
120±50 |
| 额定工作压力下限时回路电阻 |
μΩ |
≤45 |
| 贮存期 |
years |
20 |
| 触头允许磨损厚度 |
mm |
3 |
| 运动部分质量 |
kg |
≤0.7 |
|
|
|
| 配用的真空开关的机械参数 |
|
|
| 触头开距 |
mm |
9±1 |
| 平均分闸速度 |
m/s |
1.0±0.2 |
| 平均合闸速度 |
m/s |
0.65±0.2 |
| 额定触头压力 |
N |
700/900±50 |
| 触头合闸弹跳时间 |
ms |
≤2 |
| 触头分闸反弹幅值 |
mm |
≤2 |
| 三项同期性 |
ms |
≤1 |
|
|
|
| 备注：所有真空管的尺寸均可根据客户的要求进行设计和更改 | |
|
|
