| 产品展示>>负荷开关用真空灭弧室 |

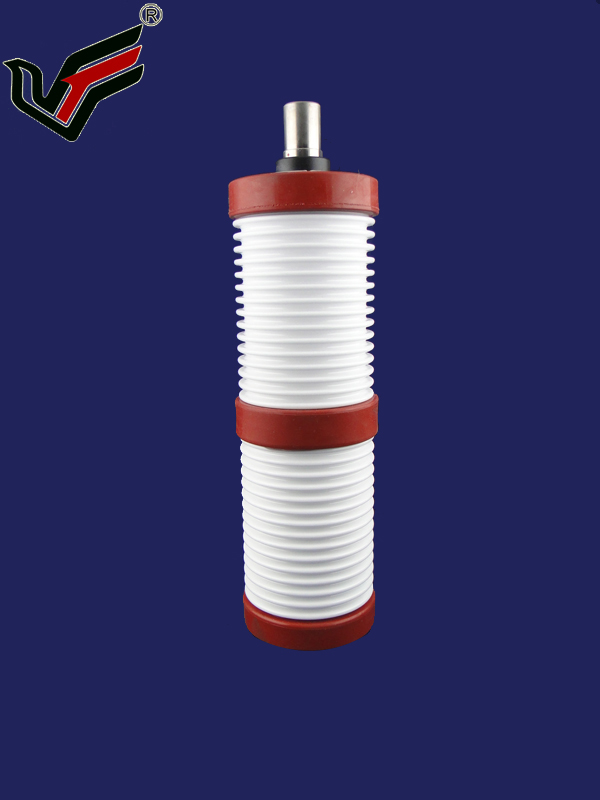

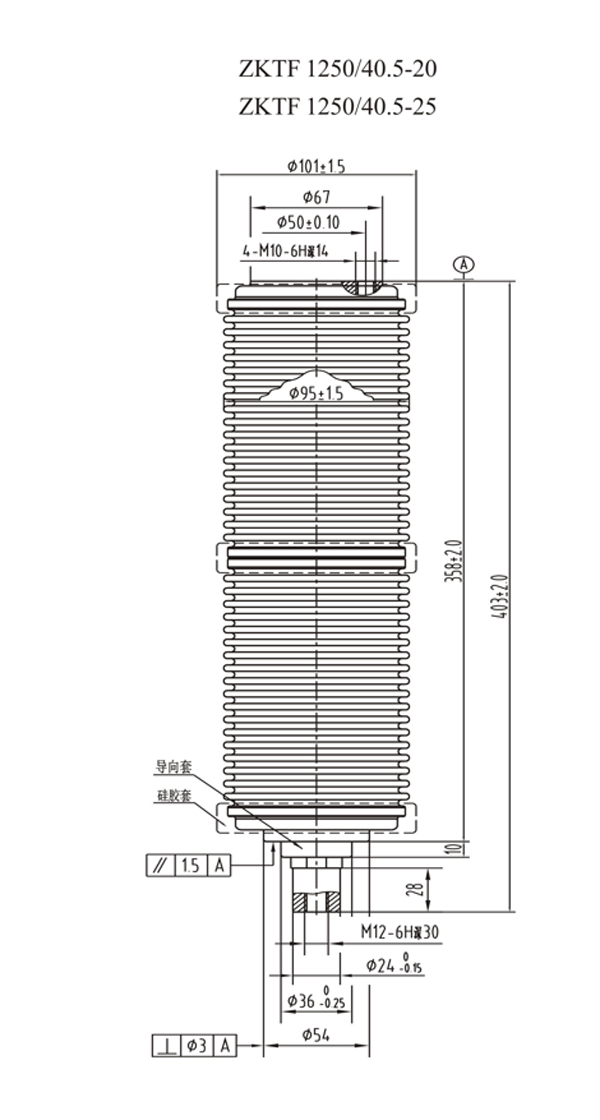

| ZKTF1250/40.5-25 TF52401B |
|
主要技术参数
|
|
|
|
额定电压
|
kv
|
40.5
|
|
额定电流
|
A
|
1250
|
|
额定频率
|
Hz
|
50
|
|
额定短时工频耐受电压（1min）
|
kv
|
95
|
|
额定雷电冲击耐受电压
|
kv
|
185
|
|
额定短时耐受电流
|
kA
|
20/25
|
|
额定峰值耐受电流
|
kA
|
50/63
|
|
额定短路关合电流
|
kA
|
50/63
|
|
额定环闭开断电流
|
A
|
1250
|
|
额定有功负载开断电流
|
A
|
1250
|
|
额定电缆充电开断电流
|
A
|
21
|
|
额定单个电容器组开断电流
|
A
|
2000
|
|
额定短路持续时间
|
s
|
4
|
|
机械寿命
|
times
|
30000
|
|
触头自闭力
|
N
|
150±40
|
|
额定开距下触头反力
|
N
|
210±50
|
|
额定工作压力下限时回路电阻
|
μΩ
|
≤30
|
|
贮存期
|
years
|
20
|
|
触头允许磨损厚度
|
mm
|
3
|
|
运动部分质量
|
kg
|
≤1.3
|
|
|
|
|
|
配用的真空开关的机械参数
|
|
|
|
触头开距
|
mm
|
20±1
|
|
平均分闸速度
|
m/s
|
1.6±0.2
|
|
平均合闸速度
|
m/s
|
0.8±0.2
|
|
额定触头压力
|
N
|
1800/2200±200
|
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
触头分闸反弹幅值
|
mm
|
≤1
|
|
三项同期性
|
ms
|
≤2
|
|
|
|
|
|
备注：所有真空管的尺寸均可根据客户的要求进行设计和更改
|
|
|
|
