вакуумная камера
литых вакуумных полюсов
Вакуумный выключатель для наружного автоматического прерывателя цепи
Вакуумный выключатель для внутреннего автоматического прерывателя цепи
Вакуумный прерыватель для контактора
Вакуумный прерыватель для переключателя нагрузки

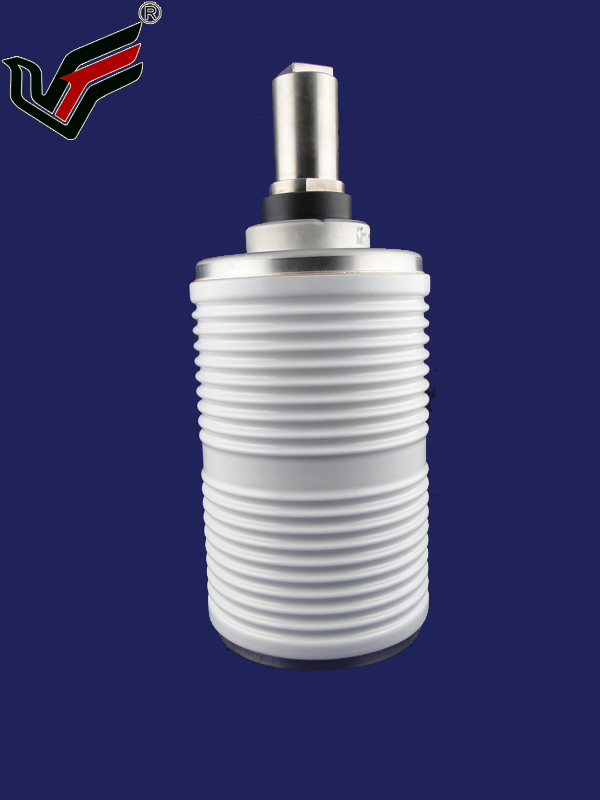

Вакуумный выключатель для внутреннего автоматического прерывателя цепи
ZKTD4000/12-50 TD38801

Основные технические характеристики





Номинальное напряжение

кВ

12

Номинальный ток

A

4000

Номинальная частота

Гц

50

Номинальное кратковременное выдерживаемое напряжение (1 мин)

кВ

48

Номинальное импульсное выдерживаемое напряжение

кВ

85

Выдерживаемый ток внутреннего дугового КЗ

кА

40/50

Номинальный ток динамической стойкости (пиковое значение)

кА

100/125

Кол-во прерывания тока внутреннего дугового КЗ

кол-во раз

20

Номинальный ток отключения одноконденсаторной батареи

A

630

Номинальный ток термической стойкости

кА

40/50

Номинальный пиковый выдерживаемый ток

кА

100/125

Номинальная длительность короткого замыкания

s

4

Механический ресурс

кол-во раз

10000

Контактное усилие закрытия из-за сильфона и атмосферы

N

250±50

Противодействие при номинальной контактной нагрузке

N

330±60

Сопротивление цепи при номинальной контактной нагрузке

Ом

15

Срок хранения

лет

20

Контактный предел эрозии

mm

3

Масса движущихся частей

кг

2.4







Механические параметрывакуумного переключателя





Расстояние открытия контакта

mm

10±1

Средняя скорость открытия контакта

m/s

1.2±0.2

Средняя скорость закрытия контакта

m/s

0.7±0.2

Номинальное контактное давление

N

4500±200

Продолжительность отскока при закрытии контакта

ms

2

Амплитуда отскока контакта

mm

2

3-х полюсная синхронизация

ms

1







Примечание. Конструктивные размеры вакуумных выключателей могут быть изменены в соответствии с требованиями заказчика.
